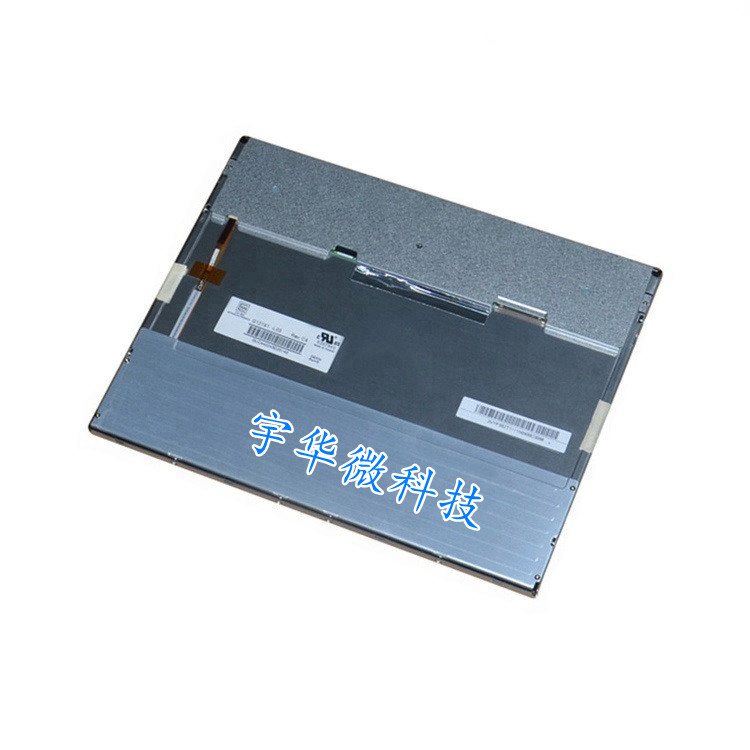

G121X1-L03
2023-03-15 10:02:49
產品特點：
品牌：群創
型號：G21X1-L03
尺寸：12.1寸
分辨率：1024*768
亮度：600
對比度：700：1
視角：80/80/70/70
工作溫度：-30°C~ 80°C
一、群創12.1寸工業液晶屏G121X1-L03應用特征
品牌 | 群創 |
型號名稱 | G121X1-L03 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 |
RoHS | RoHS Compliance |
工作溫度 | -30 ~ 80 °C |
存儲溫度 | -40 ~ 85 °C |
適用于 | 工業車載顯示游戲 |
二、群創12.1寸工業液晶屏G121X1-L03結構特征
屏幕尺寸 | 12.1吋 |
分辨率 | 1024(RGB)×768, XGA |
像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.080×0.240 mm |
像素間距(W×H) | 0.240×0.240 mm [105PPI] |
顯示尺寸(W×H) | 245.76×184.32 mm |
可視尺寸(W×H) | 249.0×187.5 mm |
外觀尺寸(W×H) | 260.5×204 mm |
外觀厚度 | 8.4±0.5 mm |
物理形狀 | 平面矩形 |
寬高比 | 4:3 (W : H) |
風景肖像 | 風景模式 |
重量 | 510/540g (Typ./Max.) |
表面處理 | 鏡面 (Haze 0%)，Hard coating (3H) |
三、群創12.1寸工業液晶屏G121X1-L03光學特征
亮度(cd/m2) | 600 (Typ.) |
光學模式 | TN，常白顯示，透射式 |
對比度 | 700:1 (Typ.) (透射) |
可視角度(L/R/U/D) | 80/80/70/70 (Typ.)(CR≥10) |
響應速度 | 5/11 (Typ.)(Tr/Td) (ms) |
色溫 | 6485K |
顏色數量 | 262K/16.2M (6-bit / 6-bit + FRC) |
白場色度 | Wx:0.313; Wy:0.329 |
NTSC比值 | 63% |
sRGB覆蓋率 | 83% |
Adobe RGB覆蓋率 | 65% |
DCI-P3覆蓋率 | 65% |
Rec.2020覆蓋率 | 47% |
白場變動 | 1.25/1.40 (Typ./Max.)(5 points) |
四、群創12.1寸工業液晶屏G121X1-L03電子/信號特征
功率總耗 | 11.8W (Typ.) |
刷新頻率 | 60Hz |
翻轉掃描 | 翻轉 (水平/垂直) |
電流輸入 | 540/400mA (Typ.)(3.3/5.0V) |
電壓輸入 | 3.3/5.0V (Typ.)(VCC) |
功耗 | 2.0W (Typ.) |
類型 | 端子 |
信號類型 | LVDS (1 ch, 6/8-bit) |
五、群創12.1寸工業液晶屏G121X1-L03背光特征
類型 | WLED |
位置 | 側入式光源(底部) |
壽命(小時) | 50K (Min.) |
是否可換 | Replaceable |
類型 | 端子 |
WLED 驅動 | 含LED驅動器 |
電流輸入 | 700/830/900mA (Min./Typ./Max.) |
電壓輸入 | 12.0±5.0V |
功耗 | 10.0W (Typ.) |
G121X1-L03是一款12.1英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。此產品工作溫度為 -30 ~ 80°C，存儲溫度為 -40 ~ 85°C，耐振動性為1.5G (14.7 m/s2)。
G121X1-L03群創液晶屏它的特點為：寬溫，高亮度，背光易換，白光LED背光，壽命大于5萬小時，含LED驅動器，端子正裝，上/下,左/右翻轉顯示，6/8位灰階可選，表面鏡面，適用于工業，車載顯示，游戲。
